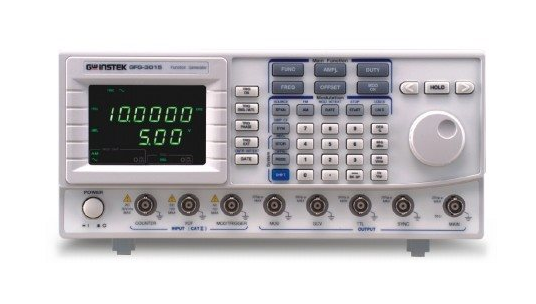

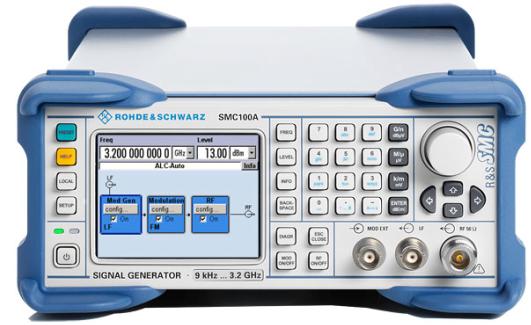

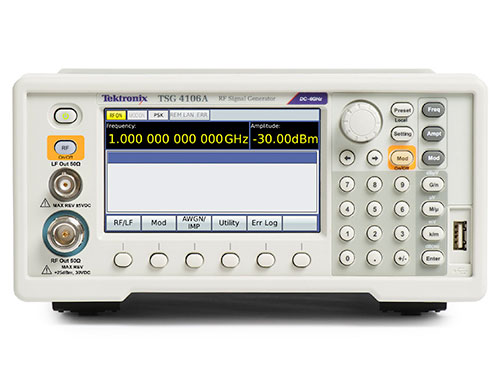

信号发生器使用说明

　　信号发生器可以根据输出波形的不同，划分为正弦波视频信号发生器、矩形脉冲视频信号发生器、函数视频信号发生器和随机视频信号发生器等四大类。正弦信号源又可以根据工作频率范围的不同划分为若干种。那么，信号发生器的使用方法有哪些呢？

　　1、开启电源，开关指示灯显示。此时频率输出显示器和电压输出显示器亮，最1好预热lO分钟再使用该仪器。

　　2、设置频率输出区间，选择合适的信号输出形式（方波或正弦波）。例如，按下“输出频率区间设置”中的“10K”按钮开关。

　　3、设置输出波形。按下“输出波形设置”中的“正弦波”按钮开关。

　　4、调节输出频率，信号发生器厂家，按下相应的档级开关，适当调节微调器，此时微调器所指示数据同档级数据倍乘为实际输出信号频率，安徽信号发生器，输出频率粗调和细调联合在一起进行调节，例如，输出频率调节为1.455kHz（使用这两个调节旋钮时，动作要缓）。

　　5、调节输出幅度。例如，旋转输出幅度调节旋钮，信号发生器公司，从而获得所需功率的信号，使输出显示为⒛v，＾p，此时，该仪器输出正弦波，频率⒈455kHz，输出峰一峰值⒛V。

　　6、从输出接线柱分清正负连接信号输出插线。

　　信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。 电路是由六反相器CD4096组成的自适应方波发生器。当输入端输入小信号正弦波时，该信号分两路传输，其一路径C1、D1、D2、C2回路，完成整流倍压功能，给CD4096提供工作电源；另一路径电容C3耦合，进入CD4096的一个反相器的输入端，完成信号放大功能（反相器在小信号工作时，可作放大器用）。该放大信号经后级的门电路处理，变换成方波后经CD4096的12、8、10脚输出。输出端的R2为可调电阻，以保证输出端信号从0～1.25V可调。该方波发生器电路简单，制作容易，因此可利用该方波发生器电路，作市电供电的50Hz方波发生器。制作时，市电220V的正弦波，应经变压器隔离降1压（1～0.75V）处理后，输入到电路的输入端，以保安全。
